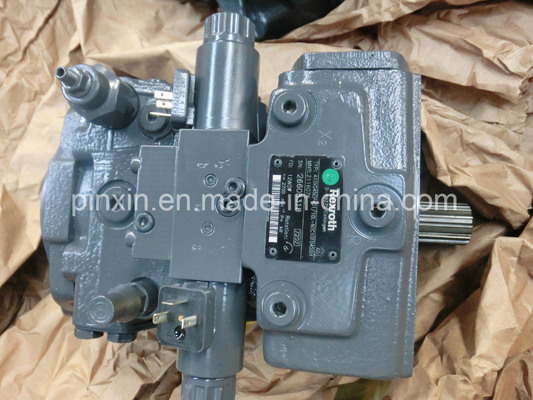

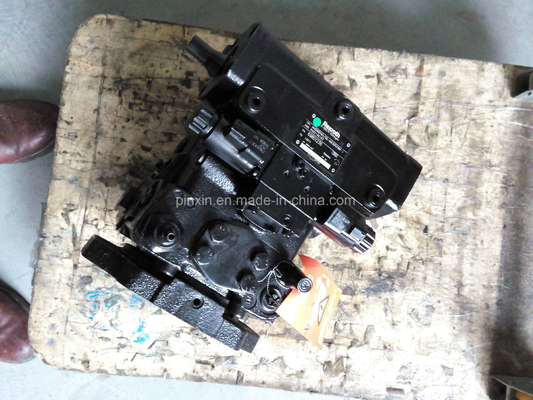

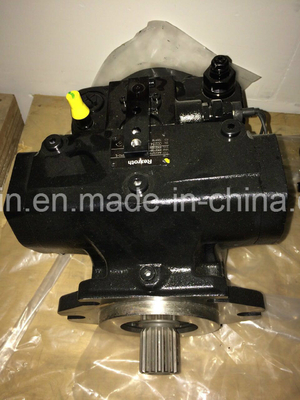

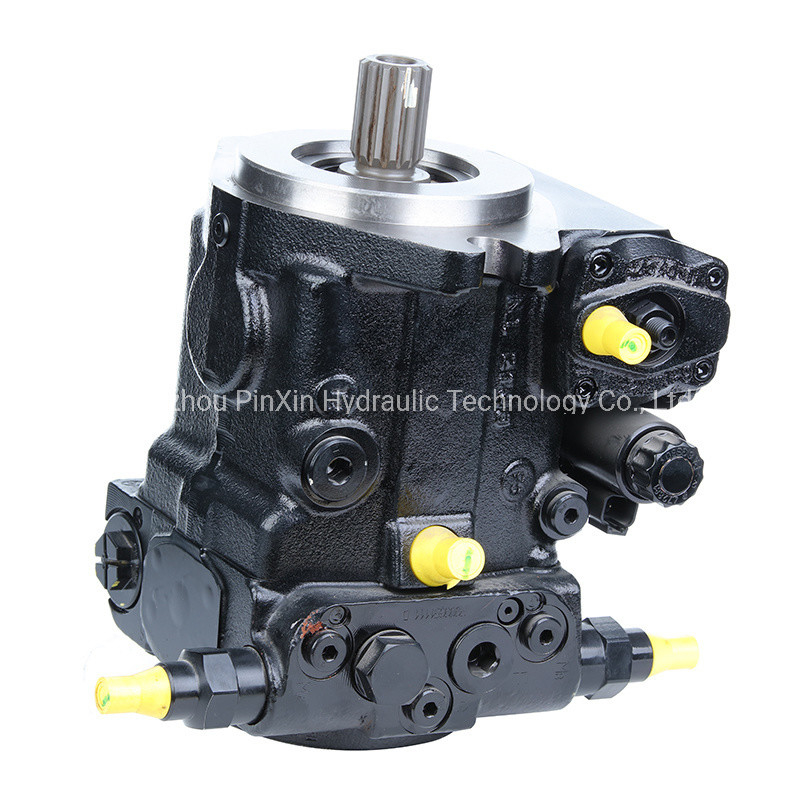

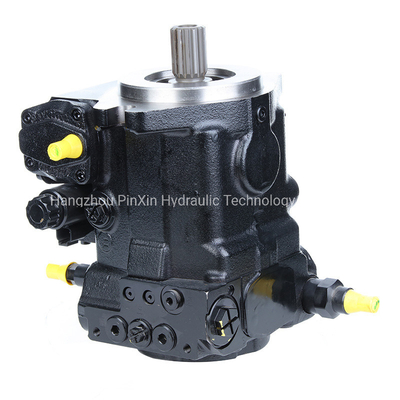

Experimente el rendimiento superior de nuestra bomba de pistón hidráulico de la serie A4vg en el
Datos del producto:
Lugar de origen: | China. |
Pago y Envío Términos:
Cantidad de orden mínima: | 1 pieza |
---|---|
Precio: | Negotiable |
Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones |
Información detallada |
|||
Modelo no.: | A4VG | Modo de accionamiento: | Bomba de intercambio hidráulica |
---|---|---|---|
Posición del eje de la bomba: | En el plano horizontal | El tipo: | Tipo de V |
El poder: | De alta resistencia a presión | Tipo recto del pistón de la placa oscilante del eje: | Aceite a presión |
Tipo radial de la bomba de émbolo: | Flujo axial | Aplicación: | Adoquín |
Solicitar una: | rodillo de tambor | El material: | De hierro fundido |
Tipo de potencia: | De alta resistencia a presión | Utilización: | Aceite de oliva |
Tipo de conducción: | De alta resistencia a presión | Paquete de transporte: | Paquete estándar de exportación |
Especificación: | V12 | Marca registrada: | PX |
Origen: | China. | Código del SH: | 8412291000 |
Capacidad de la fuente: | 500pieces/month | Personalización: | Disponible |
Garantización: | 12 meses | Estructura: | Bomba de émbolo axial |
Costo de envío: | Contacta con el proveedor sobre el flete y el tiempo de entrega estimado. | El número de personas: | Pago de ayuda en USD |
Pagos seguros: | Cada pago que realice en Made-in-china.com está protegido por la plataforma. | Politica de reembolso: | Solicite un reembolso si su pedido no se envía, falta o llega con problemas de producto. |
Descripción de producto
Código de tipo | ||||||||||||||||||||||||||||||||
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 | ||||||||||||||||||||||||||||||||
A4V | GRAMO | / | 40 | METRO | norte | A | 0 | − | ||||||||||||||||||||||||
Unidad de pistones axiales | ||||||||||||||||||||||||||||||||
01 | Diseño de plato cíclico, variable, presión nominal 450 bar, presión máxima 500 bar | A4V | ||||||||||||||||||||||||||||||
Modo de funcionamiento | ||||||||||||||||||||||||||||||||
02 | Bomba, circuito cerrado | GRAMO | ||||||||||||||||||||||||||||||
Tamaño (NG) | ||||||||||||||||||||||||||||||||
03 | Desplazamiento geométrico, ver “Datos técnicos” en la página 9 | 110 | 125 | 145 | 175 | 210 | 280 | |||||||||||||||||||||||||
Dispositivo de control 110 125 145 175 210 280 | ||||||||||||||||||||||||||||||||
04 | Control proporcional, hidráulico | Relacionado con la presión del pilotopag= 6 a 18 bares | − | − | ○ | ○ | ○ | ○ | HP1 | |||||||||||||||||||||||
Servomecánico, eje hexagonal con palanca. | − | − | HW2 | |||||||||||||||||||||||||||||
con interruptor de posición neutra | HW8 | |||||||||||||||||||||||||||||||
Control hidráulico, operación directa | − | − | HT1 | |||||||||||||||||||||||||||||
Control automático, relacionado con la velocidad. | tú= 12 V | − | − | − | − | DA1 | ||||||||||||||||||||||||||
tú= 24 V | − | − | − | − | DA2 | |||||||||||||||||||||||||||
Control proporcional, eléctrico | tú= 12 V | EP1 | ||||||||||||||||||||||||||||||
tú= 24 V | EP2 | |||||||||||||||||||||||||||||||
Con anulación manual y retorno por resorte | tú= 12 V | EP3 | ||||||||||||||||||||||||||||||
tú= 24 V | EP4 | |||||||||||||||||||||||||||||||
Control de dos puntos, eléctrico | tú= 12 V | EZ1 | ||||||||||||||||||||||||||||||
tú= 24 V | EZ2 | |||||||||||||||||||||||||||||||
Control eléctrico, operación directa, dos válvulas reductoras de presión (DRE) | tú= 12 V | ○ | ○ | ET5 | ||||||||||||||||||||||||||||
tú= 24 V | ○ | ○ | ET6 | |||||||||||||||||||||||||||||
Corte de presión 110 125 145 175 210 280 | ||||||||||||||||||||||||||||||||
05 | Sin corte de presión | Sin bypass | ○ | ○ | ○ | ○ | ○ | ○ | 0 | |||||||||||||||||||||||
con bypass | ○ | ○ | ○ | ○ | ○ | ○ | do | |||||||||||||||||||||||||
Corte de presión, con bypass Ajuste fijo, hidráulico, mecánico | D | |||||||||||||||||||||||||||||||
Conector para solenoides1)110 125 145 175 210 280 | ||||||||||||||||||||||||||||||||
06 | Sin conector (solo para control puramente hidráulico) | 0 | ||||||||||||||||||||||||||||||
Conector moldeado DEUTSCH, 2 pines, sin diodo supresor | PAG | |||||||||||||||||||||||||||||||
Sensor de ángulo de giro 110 125 145 175 210 280 | ||||||||||||||||||||||||||||||||
07 | Sin sensor de ángulo de giro | 0 | ||||||||||||||||||||||||||||||
Sensor de ángulo de giro eléctrico (DWS20-1, 3 pines)2) | ○ | ○ | ○ | ○ | ○ | ○ | R | |||||||||||||||||||||||||
= Disponible○= Bajo petición-= No disponible = Programa preferido | ||||||||||||||||||||||||||||||||
1)Los conectores para otros componentes eléctricos pueden variar. 2)Póngase en contacto con nosotros si el sensor de ángulo de giro se utiliza para el control. |
A4V | GRAMO | / | 40 | METRO | norte | A | 0 | − | |||||||||||||||||||||||||
Función adicional 110 125 145 175 210 280 | |||||||||||||||||||||||||||||||||
08 | Sin función adicional | 0 | |||||||||||||||||||||||||||||||
Limitador de carrera mecánico, ajustable externamente | METRO | ||||||||||||||||||||||||||||||||
Puerto de presión de la cámara de carreraincógnita3,incógnita4 | yo | ||||||||||||||||||||||||||||||||
Limitador de carrera mecánico y puerto de presión de la cámara de carreraincógnita3,incógnita4 | B | ||||||||||||||||||||||||||||||||
Válvula neutratú= 12 V3) | norte | ||||||||||||||||||||||||||||||||
y limitador de carrera mecánico, ajustable externamente | PAG | ||||||||||||||||||||||||||||||||
y puertosincógnita3,incógnita4 Para la presión de la cámara de carrera | R | ||||||||||||||||||||||||||||||||
y limitador de carrera mecánico y puertosincógnita3,incógnita4 | S | ||||||||||||||||||||||||||||||||
Válvula neutratú= 24 V3) | tú | ||||||||||||||||||||||||||||||||
y limitador de carrera mecánico, ajustable externamente | V | ||||||||||||||||||||||||||||||||
y puertosincógnita3,incógnita4 Para la presión de la cámara de carrera | Yo | ||||||||||||||||||||||||||||||||
y limitador de carrera mecánico y puertosincógnita3,incógnita4 | Y | ||||||||||||||||||||||||||||||||
Válvula de control DA (solo para NG110 y 125) | caballos de fuerza | tarea | alta | ES | PE | Fácil | Y | ||||||||||||||||||||||||||
Serie | |||||||||||||||||||||||||||||||||
Configuración de puerto y roscas de fijación | 110 | 125 | 145 | 175 | 210 | 280 | |||||||||||||||||||||||||||
11 | Puertos métricos según ISO 6149 con junta tórica, rosca de fijación métrica según DIN 13 | METRO | |||||||||||||||||||||||||||||||
Dirección de rotación | 110 | 125 | 145 | 175 | 210 | 280 | |||||||||||||||||||||||||||
Material de sellado | 110 | 125 | 145 | 175 | 210 | 280 | |||||||||||||||||||||||||||
13 | NBR (caucho nitrilo), junta de eje en FKM (fluoroelastómero) | norte | |||||||||||||||||||||||||||||||
Brida de montaje | 110 | 125 | 145 | 175 | 210 | 280 | |||||||||||||||||||||||||||
Eje de transmisión | 110 | 125 | 145 | 175 | 210 | 280 | |||||||||||||||||||||||||||
09 | Sin válvula de control DA | 0 | |||||||||||||||||||||||||||||||
Válvula de control DA, ajuste fijo | 1 | ||||||||||||||||||||||||||||||||
Válvula de control DA, ajuste fijo y válvula de pulgada de freno basada en aceite mineral montada, control con líquido de frenos4) | 5 | ||||||||||||||||||||||||||||||||
Válvula de control DA, ajuste fijo, puertos para dispositivo de control piloto | 6 | ||||||||||||||||||||||||||||||||
10 | 40 | ||||||||||||||||||||||||||||||||
12 | Visto en el eje de transmisión | dextrorso | R | ||||||||||||||||||||||||||||||
sinistrórsum | yo | ||||||||||||||||||||||||||||||||
14 | SAE J744 | 127-2/45) | - | - | - | - | C6 | ||||||||||||||||||||||||||
152-2/4 | - | - | D6 | ||||||||||||||||||||||||||||||
165-4 | - | - | - | E4 | |||||||||||||||||||||||||||||
15 | Eje estriado ANSI B92.1a-1976 | 1 3/8 pulg. 21 dientes 16/32 DP | - | - | - | - | - | V8 | |||||||||||||||||||||||||
1 3/4 pulg., 13 dientes, 8/16 DP | - | - | T1 | ||||||||||||||||||||||||||||||
2 en 15T 8/16DP | - | T2 | |||||||||||||||||||||||||||||||
2 1/4 pulg., 17 dientes, 8/16 DP | - | - | T3 | ||||||||||||||||||||||||||||||
Eje estriado DIN 5480 | 40 × 2 × 18 × 9 g | - | - | - | - | - | Z9 | ||||||||||||||||||||||||||
45 × 2 × 21 × 9 g | - | A1 | |||||||||||||||||||||||||||||||
Ancho 50 × 2 × 24 × 9 g | - | - | - | - | A2 | ||||||||||||||||||||||||||||
55 × 2 × 26 × 9 g | - | - | - | - | A3 | ||||||||||||||||||||||||||||
= Disponible○= Bajo petición-= No disponible 3)No se puede combinar con la válvula de pulgada de freno 4)No se puede combinar con válvula neutra | = Programa preferido 5)La brida no es adecuada para el diseño en tándem |
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 | ||||||||||||||||||||||||||||||||
A4V | GRAMO | / | 40 | METRO | norte | A | 0 | − | ||||||||||||||||||||||||
Puerto de trabajo 110 125 145 175 210 280 | ||||||||||||||||||||||||||||||||
16 | Puerto de trabajo SAEAyB, en el lado izquierdo (45° a la izquierda) | 1 | ||||||||||||||||||||||||||||||
Puerto de trabajo SAEAyB, en el lado derecho (45° a la derecha)6) | 2 | |||||||||||||||||||||||||||||||
Configuración de bomba de refuerzo y grupo rotatorio 110 125 145 175 210 280 | ||||||||||||||||||||||||||||||||
17 | Grupo rotatorio estándar | Bomba de refuerzo integrada, bomba de engranajes interna estándar | F | |||||||||||||||||||||||||||||
Bomba de refuerzo integrada, bomba de engranajes interna grande | - | - | B | |||||||||||||||||||||||||||||
Sin bomba de refuerzo | tú | |||||||||||||||||||||||||||||||
Grupo rotatorio de alta velocidad | Bomba de refuerzo integrada, bomba de engranajes interna estándar | - | - | - | V | |||||||||||||||||||||||||||
Sin bomba de refuerzo | - | - | - | Yo | ||||||||||||||||||||||||||||
A través de la unidad7)110 125 145 175 210 280 | ||||||||||||||||||||||||||||||||
18 | Sin accionamiento pasante | 0000 | ||||||||||||||||||||||||||||||
Brida SAE J744 Cubo para eje estriado8)Diámetro de montaje9)Código Diámetro Código | ||||||||||||||||||||||||||||||||
82-2 (A) | A1 5/8 pulg. 9T 16/32DP S2 | - | ○ | A1S2 | ||||||||||||||||||||||||||||
A1 3/4 pulg. 11 dientes 16/32 DP S3 | - | ○ | A1S3 | |||||||||||||||||||||||||||||
A2 5/8 pulg. 9T 16/32DP S2 | A2S2 | |||||||||||||||||||||||||||||||
A2 3/4 pulg. 11T 16/32DP S3 | - | ○ | A2S3 | |||||||||||||||||||||||||||||
101-2 (B) | B1 7/8 pulg. 13 dientes 16/32 DP S4 | B1S4 | ||||||||||||||||||||||||||||||
B1 1 en 15T 16/32DP S5 | - | B1S5 | ||||||||||||||||||||||||||||||
B2 7/8 pulg. 13 dientes 16/32 DP S4 | B2S4 | |||||||||||||||||||||||||||||||
B2 1 en 15T 16/32DP S5 | ○ | B2S5 | ||||||||||||||||||||||||||||||
B5 7/8 pulg. 13 dientes 16/32 DP S4 | - | ○ | ○ | ○ | B5S4 | |||||||||||||||||||||||||||
B5 1 en 15T 16/32DP S5 | - | ○ | ○ | B5S5 | ||||||||||||||||||||||||||||
101-4 (B) | B4 7/8 pulg. 13 dientes 16/32 DP S4 | ○ | - | ○ | B4S4 | |||||||||||||||||||||||||||
B4 1 en 15T 16/32DP S5 | - | ○ | ○ | B4S5 | ||||||||||||||||||||||||||||
127-2 (C) | C1 1 en 15T 16/32DP S5 | - | - | ○ | - | - | - | C1S5 | ||||||||||||||||||||||||
C1 1 1/4 pulg. 14 dientes 12/24 DP S7 | ○ | C1S7 | ||||||||||||||||||||||||||||||
C2 1 1/4 pulg. 14 dientes 12/24 DP S7 | C2S7 | |||||||||||||||||||||||||||||||
C2 1 3/8 pulg. 21T 16/32DP V8 | - | - | - | C2V8 | ||||||||||||||||||||||||||||
C2 1 3/4 pulg. 13 dientes 8/16 DP T1 | - | - | - | - | C2T1 | |||||||||||||||||||||||||||
C5 1 1/4 pulg. 14 dientes 12/24 DP S7 | ○ | ○ | - | - | C5S7 | |||||||||||||||||||||||||||
127-4 (C) | C4 1 1/4 pulg. 14 dientes 12/24 DP S7 | C4S7 | ||||||||||||||||||||||||||||||
C4 1 3/8 pulg. 21T 16/32DP V8 | - | C4V8 | ||||||||||||||||||||||||||||||
152-4 (D) D4 1 3/4 pulg. 13T 8/16DP T1 | - | - | D4T1 | |||||||||||||||||||||||||||||
165-4 (E) E4 | 1 3/4 pulg., 13 dientes, 8/16 DP, T1 | - | - | - | E4T1 | |||||||||||||||||||||||||||
2 en 15T 8/16DP T2 | - | - | - | - | E4T2 | |||||||||||||||||||||||||||
= Disponible○= Bajo petición-= No disponible = Programa preferido | ||||||||||||||||||||||||||||||||
6)Sólo es posible sin filtro de archivos adjuntos. 7)Especificaciones para la versión con bomba de engranajes estándar integrada, contáctenos para la versión con bomba de engranajes grande integrada o Sin bomba de refuerzo. | 8)Cubo para eje estriado según ANSI B92.1a-1976 (asignación de eje de transmisión según SAE J744) 9)Patrón de orificios de montaje visto a través de la unidad |
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 | |||||||||||||||||||||||||||||||
A4V | GRAMO | / | 40 | METRO | norte | A | 0 | − | |||||||||||||||||||||||
Válvula de alivio de alta presión 110 125 145 175 210 280 | |||||||||||||||||||||||||||||||
19 | Válvula de alivio de alta presión, de accionamiento directo, ajuste fijo, con válvula de alivio de baja presión, ajuste fijo | A | |||||||||||||||||||||||||||||
Circuito de refuerzo de filtración/suministro de presión de refuerzo externo 110 125 145 175 210 280 | |||||||||||||||||||||||||||||||
20 | Filtración en la línea de succión de la bomba de refuerzo | S | |||||||||||||||||||||||||||||
Filtración en la línea de presión de la bomba de refuerzo Puertos para filtración del circuito de refuerzo externo (Fmi yFa) | D | ||||||||||||||||||||||||||||||
Filtro de fijación con válvula de arranque en frío10) | F | ||||||||||||||||||||||||||||||
Filtro de fijación con válvula de arranque en frío e indicador eléctrico de contaminación - conector DEUTSCH10) | B | ||||||||||||||||||||||||||||||
Suministro de presión de sobrealimentación externa (en la versión sin bomba de sobrealimentación integrada) | mi | ||||||||||||||||||||||||||||||
Sensor de presión 110 125 145 175 210 280 | |||||||||||||||||||||||||||||||
21 | Sin sensor de presión | 0 | |||||||||||||||||||||||||||||
Sensores de presión en los puertos de mediciónMETROA yMETROB (presión alta)11) | ○ | ○ | ○ | ○ | 4 | ||||||||||||||||||||||||||
Otros sensores 110 125 145 175 210 280 | |||||||||||||||||||||||||||||||
22 | Sin sensor | 0 | |||||||||||||||||||||||||||||
Sensor de velocidad DSM, DSA12) | ○ | - | ○ | ○ | ○ | ○ | V | ||||||||||||||||||||||||
Versión estándar/especial | |||||||||||||||||||||||||||||||
23 | Versión estándar | 0 | |||||||||||||||||||||||||||||
Versión estándar con variantes de instalación, p. ej.yopuertos contra estándar abierto o cerrado | Y | ||||||||||||||||||||||||||||||
Versión especial | S | ||||||||||||||||||||||||||||||
= Disponible○= Bajo petición-= No disponible = Programa preferido | |||||||||||||||||||||||||||||||
Aviso ¡Tenga en cuenta las notas de planificación del proyecto en la página 59! Además del código de tipo, especifique los datos técnicos relevantes al realizar su pedido. Tenga en cuenta que no todas las combinaciones de códigos de tipo están disponibles, aunque las funciones individuales están marcadas. como estando disponible. | |||||||||||||||||||||||||||||||
10)Sólo disponible para puertos de trabajo ubicados a la izquierda. 11)Especifique el código de tipo del sensor según la hoja de datos (PR4 - 95156) por separado y observar los requisitos de la electrónica | 12)Especifique el código de tipo del sensor según la hoja de datos (DSM - 95132, DSA 95133) por separado y observe los requisitos en la electrónica |
Nuestras ventajas:
1. Hemos estado haciendo transacciones de stock durante más de 10 años, enviando más rápido y a buen precio.
2. Somos un proveedor profesional de motores y bombas hidráulicas y también de repuestos.
3. Nuestra fábrica tiene más de10 años de experienciaFábrica de producción de bombas de motor hidráulico.
4.También somos distribuidores de marcas como Rexroth DANFOSS Eton.
Ofrecemos repuestos para estas máquinas y bombas Morot.

Ofrecemos estas marcas



Introducción de la empresa:
Somos un proveedor profesional deA2FM, A2FO, A6VE, A6VM, A7VO, A8VO, A10VSO, A4VG, A10VGHidráulicos de serie desde hace más de 10 años. Hay muchos productos disponibles en stock. Si va a comprar productos hidráulicos de otras marcas, tenemosMarcas chinasPara su consideración.
Espectáculo del taller:

Campo de aplicación:

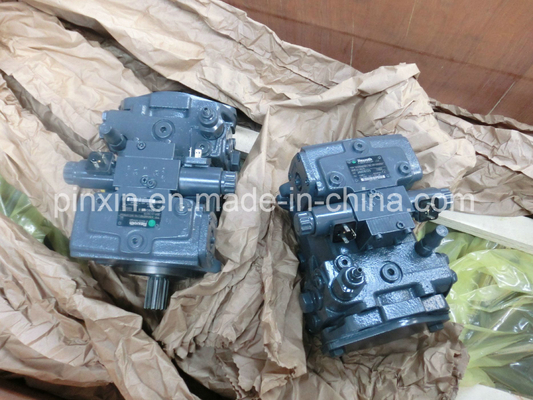

SERIE A4VG EN STOCK



Paquete:

Entrega:

El tiempo de entrega:
Disponemos de una gran cantidad de inventario de bombas completas, motores y algunos repuestos,
Entonces el tiempo de entrega es de 3 días si tenemos en stock.
En caso contrario, dentro de los 5 días si la cantidad es inferior a 50 unidades.
Depende de la cantidad pedida.
Pedido mínimo:
Si el modelo es común o la producción se realiza en nuestro almacén de stock, no hay MOQ para la producción en stock.
Cuanto mayor sea la cantidad, más favorable será el precio.
Forma de entrega:
Por mensajería, como DHL, UPS, Fedex, etc. Se realiza de puerta a puerta o de granero a puerta.
Generalmente tarda entre 5 y 7 días en llegar.
Por aire a puerto aéreo, generalmente 3-5 días para llegar
De mar a puerto, normalmente 20-30 días para llegar.
Si su tiempo de entrega es muy urgente, le sugerimos que elija por mensajería o aire.
Si no, es muy barato viajar por mar.
