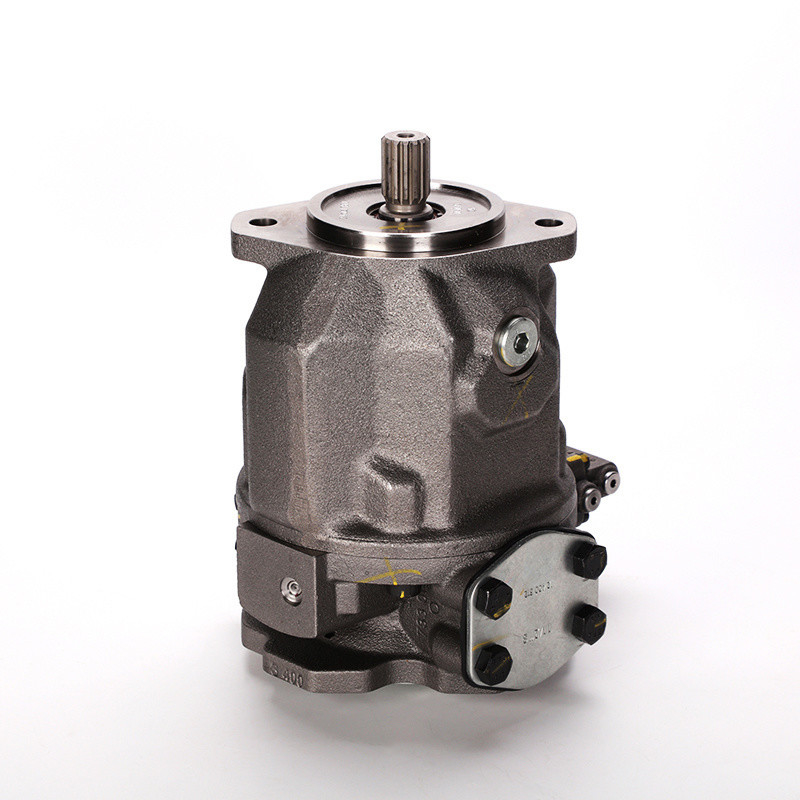

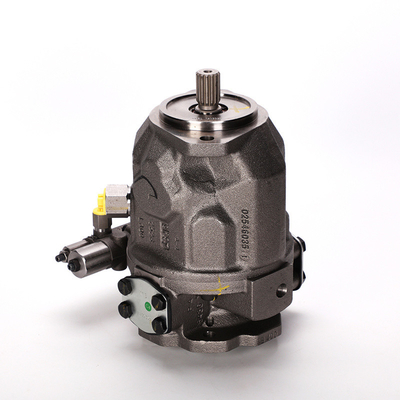

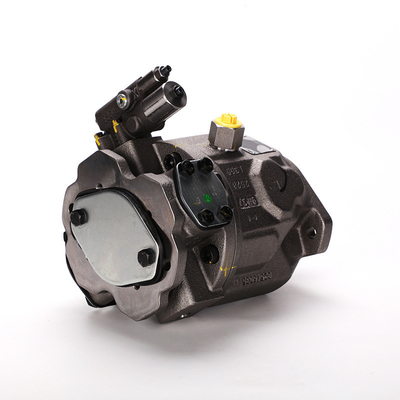

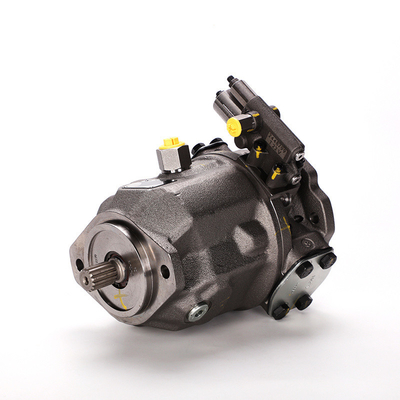

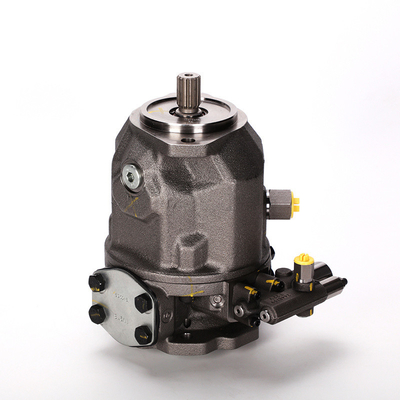

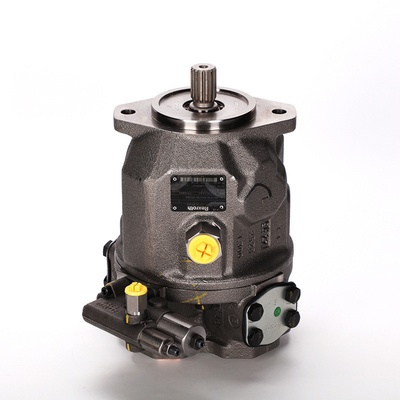

Bombas hidráulicas de la serie A10vso para la fabricación de máquinas A10vso18 A10vso28 A10vso45 A10vso60 A10vso85 A10vso100 A10vso140
Datos del producto:
| Lugar de origen: | China. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | Negotiable |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones |
| Capacidad de la fuente: | 10000pieces/month |
|
Información detallada |
|||
| Modelo no.: | A10VSO | El poder: | De alta resistencia a presión |
|---|---|---|---|
| Aplicación: | Fabricación de la maquinaria | rendimiento: | Corrosión |
| Estándar: | Estándar | Aplicación: | Adoquín |
| Solicitar una: | rodillo de tambor | El material: | De hierro fundido |
| Tipo de potencia: | De alta resistencia a presión | Utilización: | Aceite de oliva |
| Tipo de conducción: | De alta resistencia a presión | Paquete de transporte: | Paquete estándar de exportación |
| Especificación: | A10VSO | Marca registrada: | PX |
| Origen: | China. | Código del SH: | 8412291000 |
| Capacidad de la fuente: | 500pieces/month | Personalización: | Disponible |
| Servicio postventa: | 12 meses | Garantización: | 12 meses |
| Costo de envío: | Contacta con el proveedor sobre el flete y el tiempo de entrega estimado. | El número de personas: | Pago de ayuda en USD |
| Pagos seguros: | Cada pago que realice en Made-in-china.com está protegido por la plataforma. | Politica de reembolso: | Solicite un reembolso si su pedido no se envía, falta o llega con problemas de producto. |
Descripción de producto
| Código de tipo Código de tipo | ||||||||||||||||||||||||||
| 01 02 03 04 05 06 07 08 09 10 11 12 13 | ||||||||||||||||||||||||||
| A10V(S) | Oh | / | 31 | - | V | |||||||||||||||||||||
| Versión 18 28 45 71 88 100 140 | ||||||||||||||||||||||||||
| 01 | Versión estándar (sin código) | |||||||||||||||||||||||||
| Versión de alta velocidad (las dimensiones externas son las mismas que la versión estándar) | - | - | - | yo | ||||||||||||||||||||||
| Unidad de pistones axiales | ||||||||||||||||||||||||||
| 02 | Diseño de plato cíclico, variable, presión nominal 280 bar, presión máxima 350 bar | - | - | - | - | - | - | A10VS | ||||||||||||||||||
| - | A10V | |||||||||||||||||||||||||
| Modo de funcionamiento | ||||||||||||||||||||||||||
| 03 | Bomba, circuito abierto | Oh | ||||||||||||||||||||||||
| Tamaño (NG) | ||||||||||||||||||||||||||
| 04 | Desplazamiento geométrico, ver tabla de valores en páginas 6 y 7 | 18 | 28 | 45 | 71 | 88 | 100 | 140 | ||||||||||||||||||
| Dispositivo de control | ||||||||||||||||||||||||||
| 05 | Control de dos puntos, operación directa | Director General | ||||||||||||||||||||||||
| Controlador de presión hidráulica | DR | |||||||||||||||||||||||||
| con controlador de caudal hidráulico | XT abierto | DFR | ||||||||||||||||||||||||
| XT enchufado con función de descarga | DFR1 | |||||||||||||||||||||||||
| XT enchufado sin función de descarga | Sociedad de responsabilidad limitada | |||||||||||||||||||||||||
| Con control de caudal y presión diferencial, variable eléctricamente. | ES1) | |||||||||||||||||||||||||
| con corte de presión | Control remoto hidráulico | DRG | ||||||||||||||||||||||||
| control eléctrico negativo | tú= 12 V | ED71 | ||||||||||||||||||||||||
| tú= 24 V | ED72 | |||||||||||||||||||||||||
| control eléctrico positivo | tú= 12 V | ER71 | ||||||||||||||||||||||||
| tú= 24 V | ER72 | |||||||||||||||||||||||||
| Control de potencia de flujo de presión | - | DFLR | ||||||||||||||||||||||||
| Serie | ||||||||||||||||||||||||||
| 06 | Serie 3, índice 1 | 31 | ||||||||||||||||||||||||
| Dirección de rotación | ||||||||||||||||||||||||||
| 07 | Visto en el eje de transmisión | dextrorso | R | |||||||||||||||||||||||
| sinistrórsum | yo | |||||||||||||||||||||||||
| Material de sellado | ||||||||||||||||||||||||||
| 08 | FKM (fluoroelastómero) | V | ||||||||||||||||||||||||
| Eje de transmisión 18 28 45 71 88 100 140 | ||||||||||||||||||||||||||
| 09 | Eje estriado ANSI B92.1a | eje estándar | S | |||||||||||||||||||||||
| Similar al eje "S", pero con un par de entrada más alto | - | - | R | |||||||||||||||||||||||
| Diámetro reducido, idoneidad limitada para accionamiento pasante (ver tabla de valores, página 9) | ○ | tú | ||||||||||||||||||||||||
| Igual que "U", par más alto; idoneidad limitada para transmisión directa (ver tabla de valores, página 9) | - | Yo | ||||||||||||||||||||||||
| Brida de montaje | ||||||||||||||||||||||||||
| 10 | ISO 3019-1 (SAE) | 2 agujeros | do | |||||||||||||||||||||||
| 4 hoyos | - | - | - | - | - | - | D | |||||||||||||||||||
| 1)Ver hoja de datos 92709 | ||||||||||||||||||||||||||
| Código de tipo | |||||||||||||||||||||||
| 01 02 03 04 05 06 07 08 09 10 11 12 13 | |||||||||||||||||||||||
| A10V(S) | Oh | / | 31 | - | V | ||||||||||||||||||
| Puerto de trabajo 18 28 45 71 88 100 140 | |||||||||||||||||||||||
| 11 | Puertos de brida SAE según J518 Puertos de trabajo métrico | Hilo de fijación métrico; trasero | No apto para conducir a través | - | - | - | 11 | ||||||||||||||||
| - | - | - | - | - | 41 | ||||||||||||||||||
| Hilo de fijación métrico; lateral superior inferior | Para conducir a través de | - | - | 12 | |||||||||||||||||||
| - | - | - | - | - | 42 | ||||||||||||||||||
| Puertos de brida SAE según J518 Puertos de trabajo Fundación Nacional de la Unesco | Hilo de fijación Fundación Nacional de la Unesco; trasero | No apto para conducir a través | - | - | - | 61 | |||||||||||||||||
| - | - | - | - | - | 91 | ||||||||||||||||||
| Hilo de fijación Fundación Nacional de la Unesco; lateral superior inferior | Para conducir a través de | - | - | 62 | |||||||||||||||||||
| - | - | - | - | - | 92 | ||||||||||||||||||
| A través de la unidad(para opciones de montaje, consulte la página 53) | |||||||||||||||||||||||
| 12 | Brida ISO 3019-1 Cubo para eje estriado2) Diámetro Diámetro | 18 28 45 71 88 100 140 | |||||||||||||||||||||
| Sin unidad de paso | N00 | ||||||||||||||||||||||
| 82-2 (A) | 5/8 pulg., 9 dientes, 16/32 DP | K01 | |||||||||||||||||||||
| 3/4 pulg., 11 dientes, 16/32 DP | K52 | ||||||||||||||||||||||
| 101-2 (B) | 7/8 pulg., 13 dientes, 16/32 DP | - | K68 | ||||||||||||||||||||
| 1 en 15T 16/32DP | - | - | K04 | ||||||||||||||||||||
| 127-2 (C) | 1 1/4 pulg., 14 dientes, 12/24 DP | - | - | - | K07 | ||||||||||||||||||
| 1 1/2 pulg., 17 dientes, 12/24 DP | - | - | - | - | - | K24 | |||||||||||||||||
| 152-4 (D) 1 3/4 pulg. 13 dientes 8/16 DP | - | - | - | - | - | - | K174) | ||||||||||||||||
| Conectores para solenoides3) | |||||||||||||||||||||||
| 13 | Sin conector (sin solenoide, solo con control hidráulico, sin código) | ||||||||||||||||||||||
| DEUTSCH - Conector moldeado, 2 pines, sin diodo supresor | PAG | ||||||||||||||||||||||
| = Disponible○= Bajo petición-= No disponible | |||||||||||||||||||||||
| Aviso Tenga en cuenta las notas de planificación del proyecto en la página 59. Además del código de tipo, especifique los datos técnicos relevantes al realizar su pedido. | |||||||||||||||||||||||
| Fluidos hidráulicos Fluidos hidráulicos | |||||||||||||||
| La bomba variable A10V(S)O está diseñada para funcionar con aceite mineral HLP según DIN 51524. Las instrucciones de aplicación y los requisitos de los fluidos hidráulicos deben tomarse de las siguientes hojas de datos antes de comenzar la planificación del proyecto: 90220: Fluidos hidráulicos a base de aceites minerales e hidrocarburos relacionados 90221: Fluidos hidráulicos ambientalmente aceptables 90222: Fluidos hidráulicos HFD (para condiciones técnicas admisibles) (para más información, véase la hoja de datos 90225) | Notas sobre la selección del fluido hidráulico El fluido hidráulico debe seleccionarse de manera que la viscosidad de operación en el rango de temperatura de operación esté dentro del rango óptimo (nooptar (ver diagrama de selección). Aviso En ningún punto del componente la temperatura podrá ser superior a 115 °C. La diferencia de temperatura indicada en la tabla se debe tener en cuenta para determinar la viscosidad en el cojinete. Si las condiciones anteriores no se pueden mantener debido a parámetros operativos extremos, comuníquese con el responsable. Miembro responsable del equipo de Bosch Rexroth. | ||||||||||||||
| Viscosidad y temperatura de los fluidos hidráulicos | |||||||||||||||
| Viscosidad | Temperatura | Comentario | |||||||||||||
| Arranque en fríonomáximo ≤ 1600 mm2/s | θCalle ≥ -40 °C | a≤ 1 min, sin carga (pag≤ 30 bares),norte≤ 1000 rpm | |||||||||||||
| Diferencia de temperatura admisible | ΔT≤ 25 K | Entre la unidad de pistones axiales y el fluido hidráulico | |||||||||||||
| Fase de calentamientono< 1600 a 400 mm2/s | θ= -40 °C a -25 °C | Tenga en cuenta la información detallada sobre el funcionamiento a bajas temperaturas, consulte la hoja de datos 90300-03-B | |||||||||||||
| Operación continuano= 400 a 10 mm2/s | Esto corresponde, por ejemplo para VG 46, a un rango de temperatura de +5 °C a +85 °C (ver diagrama de selección) | ||||||||||||||
| θ= -25 °C a +110 °C | medido en el puertoyo,yo1 Respetar el rango de temperatura permitido del sello del eje | ||||||||||||||
| (ΔT= aprox. 5 K entre el sello del eje/cojinete y el puertoyo,yo1) | |||||||||||||||
| nooptar = 36 a 16 mm2/s | Rango de viscosidad y eficiencia operativa óptimas | ||||||||||||||
| Operación a corto plazonomín. 7 milímetros2/s | a< 1 minuto,pag< 0,3 •pagnombre | ||||||||||||||
| Diagrama de selección | |||||||||||||||
| Viscosidad máxima admisible para arranque en frío | 1600 1000 600 | Fase de calentamiento | |||||||||||||
| Viscosidad mínima admisible para funcionamiento a corto plazo | 7 -40 | -25 | -10 | 0 10 | 30 50 | 70 90 | 115 | ||||||||
| Temperaturaθ[°C] | |||||||||||||||
| XT enchufado sin función de descarga | |||||||||||||||
| Filtración del fluido hidráulico Una filtración más fina mejora el nivel de limpieza del fluido hidráulico, lo que aumenta la vida útil de la unidad de pistones axiales. Se deberá mantener un nivel de limpieza de al menos 20/18/15 según la norma ISO 4406. A temperaturas muy altas del fluido hidráulico (90 °C a un máximo de 115 °C) es necesario un nivel de limpieza 19/17/14 según al menos la norma ISO 4406. Por favor contáctenos si no puede asistir a las clases mencionadas anteriormente. |
Nuestras ventajas:
1. Hemos estado haciendo transacciones de stock durante más de 10 años, enviando más rápido y a buen precio.
2. Somos un proveedor profesional de motores y bombas hidráulicas y también de repuestos.
3. Nuestra fábrica tiene más de10 años de experienciaFábrica de producción de bombas de motor hidráulico.
4.También somos distribuidores de marcas como Rexroth DANFOSS Eton.
Introducción de la empresa:
Somos un proveedor profesional deA2FM, A2FO, A6VE, A6VM, A7VO, A8VO, A10VSO, A4VG, A10VGHidráulicos de serie desde hace más de 10 años. Hay muchos productos disponibles en stock. Si va a comprar productos hidráulicos de otras marcas, tenemosMarcas chinasPara su consideración.
Espectáculo del taller:
Campo de aplicación:
Ofrecemos estas máquinas.
Ofrecemos estas marcas
Paquete:
Entrega:
El tiempo de entrega:
Disponemos de una gran cantidad de inventario de bombas completas, motores y algunos repuestos,
Entonces el tiempo de entrega es de 3 días si tenemos en stock.
En caso contrario, dentro de los 5 días si la cantidad es inferior a 50 unidades.
Depende de la cantidad pedida.
Pedido mínimo:
Si el modelo es común o la producción se realiza en nuestro almacén de stock, no hay MOQ para la producción en stock.
Cuanto mayor sea la cantidad, el precio será más favorable.
Forma de entrega:
Por mensajería, como DHL, UPS, Fedex, etc. Se realiza de puerta a puerta o de granero a puerta.
Generalmente tarda entre 5 y 7 días en llegar.
Por aire a puerto aéreo, generalmente 3-5 días para llegar
De mar a puerto, normalmente 20-30 días para llegar.
Si su tiempo de entrega es muy urgente, le sugerimos que elija por mensajería o aire.
Si no, es muy barato viajar por mar.
